- 產品介紹
-

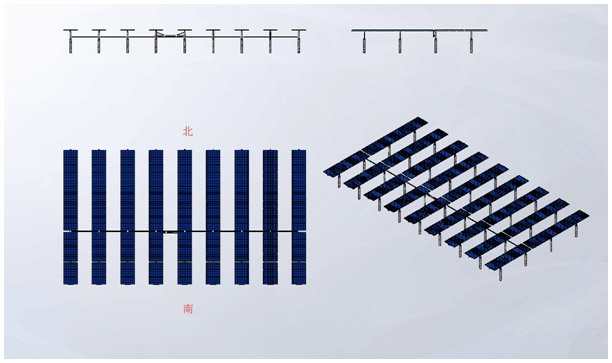

同景全鋁平單軸光伏支架結合工程實際選用合適的材料、設計結構方案和構造措施，保證支架結構在運輸、安裝和使用過程中滿足強度、穩定性和剛度要求，并符合抗震、抗風和防腐等要求。
光伏支架按承載能力極限狀態計算結構和構件的強度、穩定性以及連接強度，按正常使用極限狀態計算結構和構件的變形，滿足鋁合金結構設計規范（GB/T50429-2007）及光伏發電站設計規范（GB50797-2012）等相關標準要求。
光伏支架（含緊固件）在正常使用下滿足使用壽命30年的要求，在使用壽命期內，不銹蝕、損壞。
- 技術參數表
-
跟蹤支架類型 全鋁平單軸 適用組件類型 72Ps的多晶硅、單晶硅、雙玻 跟蹤角度范圍 ±45° 組件最低點離地高度 ＞500（可定制） 跟蹤精度 ±3° 單套支架安裝的******光伏組件數量 162 單套跟蹤系統尺寸結構 3400x1900x130 單套容量（KW/套） 53.46(以330W測算) 每MW套數（套/MW） 18.7 占地面積 19畝/MW 透光率 54%左右 執行機構參數 100W/150W直流電機 執行機構供電形式 自供電/網供 執行機構輸入電壓范圍（V） 24V 系統功耗 0.30% 工作風速 17m/s 抗風載能力 30m/s 材質 鋁合金 工作環境溫度（℃） -40~50 使用壽命（年） ≥30 跟蹤模式 GPS 控制硬件 西門子PLC 數據傳輸 以太網
- 技術特點
-
支架樁基跨度靈活，可依地形地勢原貌靈活變動，不用考慮結構的限制。
-
使用零件數量少，結構簡單，安裝簡易，工作量與固定架相當，不需要大型機械設備即可安裝，大大減少施工成本。
-
檢修及維護簡便，降低運維成本。
-
支撐材料除了緊固件以外，都是鋁合金材質，在保證強度的前提下，回收成本高，節省勞動力，防腐效果好。
- 工程案例
-
-
同景新能源集團衢州30MWp農林漁光互補智能光伏電站項目位于浙江省衢州市航埠鎮，電站占地面積1400余畝，項目總投資3億人民幣，于2015年10月30日成功并網。
-
屋頂1.jpg)
江山恒亮蜂產品產業園700KW屋頂項目項目位于浙江省江山市，為同景新能源與恒亮蜂業簽訂的700KW屋頂斜單軸跟蹤系統光伏電站。屋頂2.jpg)
-
