- 產品介紹
-
- 同景新能源集團光伏雙軸跟蹤系統是自主研發的專利產品。 實現電池板在太陽的東西向和南北向同時跟蹤太陽， 單個控制器和轉動軸可同時控制連接在南北向上的多組跟蹤組件子系統， 達到雙軸聯動控制。 大幅提高控制效率， 降低成本，與固定安裝相比，提升發電量25%～30%，實現光伏與農業的有機結合。桁架結構的光伏組件安裝陣列，提高整個系統的強度和抗風能力。雙軸跟蹤系統技術應用范圍極廣，除彩鋼屋頂外，均能使用。
-

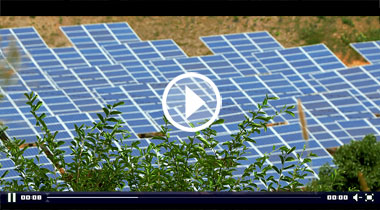

視頻介紹
- 十大優勢
- 與華為智能光伏完美結合，設計簡單，柔性相連，運營成本低廉。
25年可靠保障：
- 光伏組件安裝架采用現場流水線組裝、整體吊裝，大大降低對工人技術素質的要求，做到完全不損壞組件及支架，并大大提高安裝效率；
工廠化安裝：
- 交直流線纜全部走空中桁架方管，大大降低了線纜的用量、線損及土地開挖的作業成本；降低電纜要求，完全不需用鎧裝類線纜；
減少線纜用量及線損：
- 取消交直流匯流箱，獨特的安裝方式不需要交、直流匯流箱，減少安裝工作量與投資成本，同時無熔絲結構，提升電站穩定性；
無熔絲結構：
- 采用同景雙軸跟蹤技術，可實現光伏板之間相互絕緣，杜絕了PID效應，降低光伏組件的衰減一半以上；
抗 PID、降低衰減：
- 獨特的設計可以適應15°以內的坡地，不需找水平，實現因勢而建；同時，采用連片的桁架結構作為支架，杜絕了地面地質沉降、熱脹冷縮等造成的位移、變異對光伏板造成的扭傷等傷害；
無需找水平，地形適應性強：
- 同景雙軸光伏跟蹤系統，采用桁架壓定式結構直接擺放在地面，取消了開挖土地、澆筑基礎環節，大幅降低電站系統投資及安裝成本；
不開挖土地：
- 雙軸跟蹤的轉動，可以有效的抖掉灰塵，且夜間可以調整至最有利除塵的角度，利用風或雨水，有效的清潔光伏板，大大降低清洗的頻率，提升發電量；可以根據清洗作業的需求，調整至******傾斜角度，提高清洗效率，降低清洗成本，同時，也方便更換不良光伏組件；
高效除塵、便于清洗：
- 同景雙軸跟蹤系統可以在冰雪、冰雹、大風環境下，自動調節至最優安全模式，避免外力對光伏組件的傷害，防止隱裂；線纜架空布置結構，徹底防止了動物、蟲類、雨水、地質變異等對線纜的傷害；控制系統及組串式逆變器均吊裝在雙軸支架1.5m左右處位置，降低了水汽、洪水等對地面電站的傷害；采用了集中網格防雷技術，有效的防止雷擊；
安全可靠(抗風、防水、防雷)：
- 同景雙軸跟蹤控制系統采用市場最可靠、最常用的PLC、電機、減速器的組合，確保了雙軸跟蹤系統的可靠性，更換極為簡單，為維修帶來了方便，普通技工即可自行更換、維修；線纜架空結構也為檢修、更換線纜帶來更大的便利。
便于檢修與維護：
- 產品性能
- 自主研發的專利40多項，其中跟蹤系統申請了PCT和國際專利等；同景雙軸跟蹤系統依據太陽天文坐標控制，光伏組件子系統的東西向和南北向兩個方向的轉動，實現了全面、實時地跟蹤太陽運行，達到了智能光伏雙軸跟蹤控制，確保一天之中，光伏組件始終處于******受光角度，早晚多發電，可提高光伏轉換效率25%～30%。
自主研發專利產品，實現全方位實時跟蹤
- 將電池陣列架的兩端用特制的繩索進行拉動控制，增大電池板穩定性，同時有利于跟蹤轉動自如，從根本上解決了風的震蕩性和跟蹤系統的壽命問題，提高系統強度和抗風能力。
支架立柱采用相互連接支撐的的桁架結構
- 將太陽能發電、現代農業、苗木、藥材種植、旅游、科教有效結合，一地多用，促使農業增收，降低發電成本；
真正實現農光互補，解決發展光伏電站建設用地問題
整個電站建設中均無永久性建筑，未改變土地利用性質，為防止水土流失，提升土地綜合利用效率發揮了積極作用；
在電池板的安裝后，可遮擋約30%的陽光，減少陽光對農作物的直接照射，形成一個低溫小氣候生長環境，減少了病蟲害，增長農作物的生長期，提高農作物品質。
事實證明，農光互補基本不影響單位土地種植產出，而且生長期延長，大大提高農產品的品質和口感?？梢愿鶕?jù)農業發展需要，結合農業大棚，實現農業與光伏的有機完美結合，百葉窗的跟蹤結構+大棚的有機融合，可以徹底解決了發展光伏與農業產出的矛盾，實現農光齊發展所，避免能源長距輸送，實現新能源就在我們腳下。 -
技術參數（TD30-A）
項目 單位 參數 裝機容量 KW 3-81 單架重量 Kg 400左右 外形結構尺寸 mm 7000*5000*3870（可客制） 跟蹤范圍 （°） ±30～45 跟蹤精度 （°） ±2 ******運行風速 m/s 15 ******抗風速 m/s 25 雪荷載 kN/m2 >1.4 系統能耗 % 0.1 工作溫度 ℃ -40～70 使用范圍 / 不受地域限制 使用壽命 年 ≥25
- 工程案例
-
-
鳳林株樹30MW電站項目位于浙江省江山市鳳林鎮，采用自主研發設計的新型雙軸跟蹤光伏電站系統，一期30MW項目總投資2.4億元人民幣，規劃總面積833畝，該電站年發電4000萬度，電站使用壽命期內可為國家節約標準煤32萬噸，于2014年8月底驗收9月正式并網發電。
-
